VLAN（虚拟局域网），主要作用是可以隔离2层广播域，增加网络安全性，在早期是利用路由器来进行隔离的，但成本高，并且单个端口只能承载单个VLAN的流量，效率低，应用复杂。
使用VLAN的优点：
1.可以有效的带宽利用。
2.提高了网络的安全性。
3.隔离广播域发生。
VLAN的范围：
根据平台和软件版本不同，Cisco交换机最多支持4094个VLAN。
VLAN(0,4095)：保留，仅限系统使用。用户不能查看。
VLAN 1：CISCO默认VLAN，不能删除。
VLAN 2－1001：用于以太网的VLAN，用户可自己创建的VLAN
VLAN 1002－1005：用于FDDI和令牌环的默认VLAN，不能删除。
VLAN 1006－1024：保留，仅限系统使用。用户不能查看。
VLAN 1025－4094：仅用于以太网的VLAN. 扩展的VLAN，只有3550以上的交换机才能配，且必须将VTP模式设为透明模式。
VLAN与端口的关系
ACCESS端口：这种端口只能属于一个VLAN，并且从该端口进来的数据包都不包含TAG标记，数据包进入之后，会被加上该端口的VLAN ID（加上TAG标记）。如果有数据需要从这种接口发送出去，数据帧中的TAG标记将被删除。这种端口一般用于连接用户主机或路由器。
TRUNK端口：这种端口可以属于多个VLAN，或者说这种端口可以传送多个VLAN的数据帧。从这种端口发送出去的数据帧都包含有TAG标记（缺省VLAN ID的数据帧除外）；从这种端口接收到的报文，如果已经有TAG标记，则直接转发；如果没有TAG标记，则加上带有缺省VLAN ID的TAG标记。这种端口一般用于连接交换机或路由器。
HYBRID端口：这种端口可以属于多个VLAN。但是与TRUNK端口不同的是它所传送的数据帧，可以包含TAG标记也可以不包含TAG标记；而TRUNK端口则必须包含TAG标记。其发送数据帧时根据配置信息进行判断是否加上TAG标记；接收数据帧时和TRUNK端口相同。这种端口一般用于连接交换机。
VLAN故障的分类
1、VLAN用户隔离不成功；
2、VLAN隔离后不能进行任何通信；
3、采用VLAN技术后，无法进行设备管理。
VLAN故障的解决方法
一、分析数据帧的转发过程，特别是数据包携带的VLAN ID的变化
二、分析是否VLAN路由存在问题。

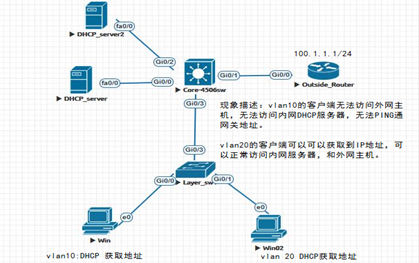

案例分析一
(VLAN配置问题导致用户无法上网）
分析过程：
一、定位故障类型
1. 全网性网络故障：其表现为全网性网络中断，可定位故障是出口故障，或者核心区域故障；
2. 小范围内网络故障：如公司同一部门所有主机都不可以上网，定位故障在离故障源最近的相应设备或者链路；
3．单点性网络故障：个别主机不可上网，可定位故障在故障源本身。
二、逐层分析，定位故障源
1、首先从直连设备的物理线缆开始排查，检查电脑网口指示灯是否闪烁，其次检查交换机端口状态是否开启，思科交换机默认支持.
#show ip interface brief
#show interface Gi 0/0
2、检查vlan10主机和vlan20主机的网络配置选项。
(此处环境配置了DHCP地址池，网络应该设置成自动获取地址)

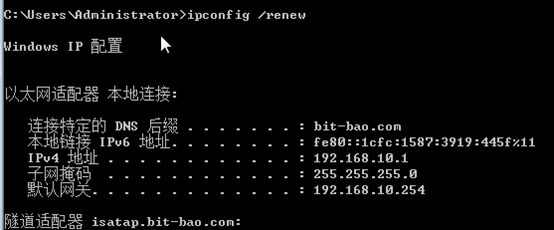

在命令行模式下查看地址信息情况。Ipconfig/all

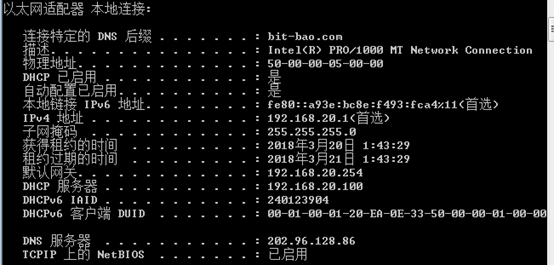

Vlan20主机正常拿到DHCP地址池信息

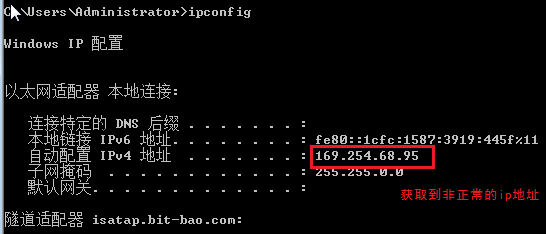

(Vlan10主机无法正常拿到DHCP地址池信息)
(分析过程)

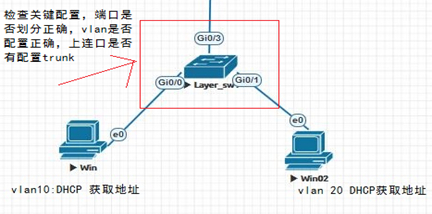

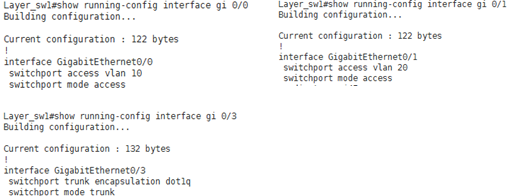

以上接入层交换机配置均正常，无错误
三、服务器相邻设备的检查

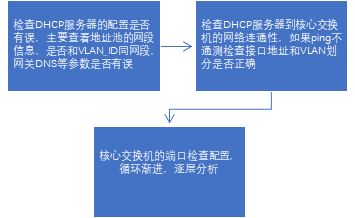

思路：
检查DHCP服务器配置
检查核心交换机接口配置

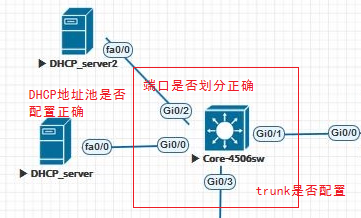

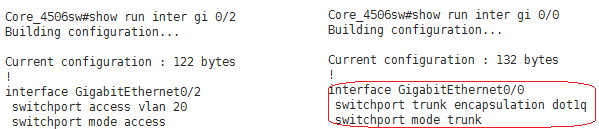

接口GigabitErhernet0/0配置错误，不应该配trunk，此处改为access vlan10即可
（Vlan10主机可以正常获取地址）

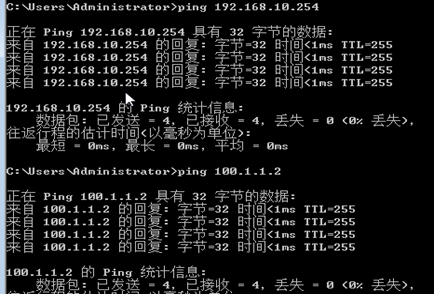

测试：vlan10主机可以访问外网地址，网络恢复正常
总结：在排查网络故障时候，要明确每一步的做法与思路，知其然，知其所以然。网络不会有无缘无故的故障，网络不会有解决不了的问题。推荐大家使用分段法来排查网络故障，从故障源开始分析，逐层突破，相信问题就可以迎刃而解，相关技术经验就丰富了。
